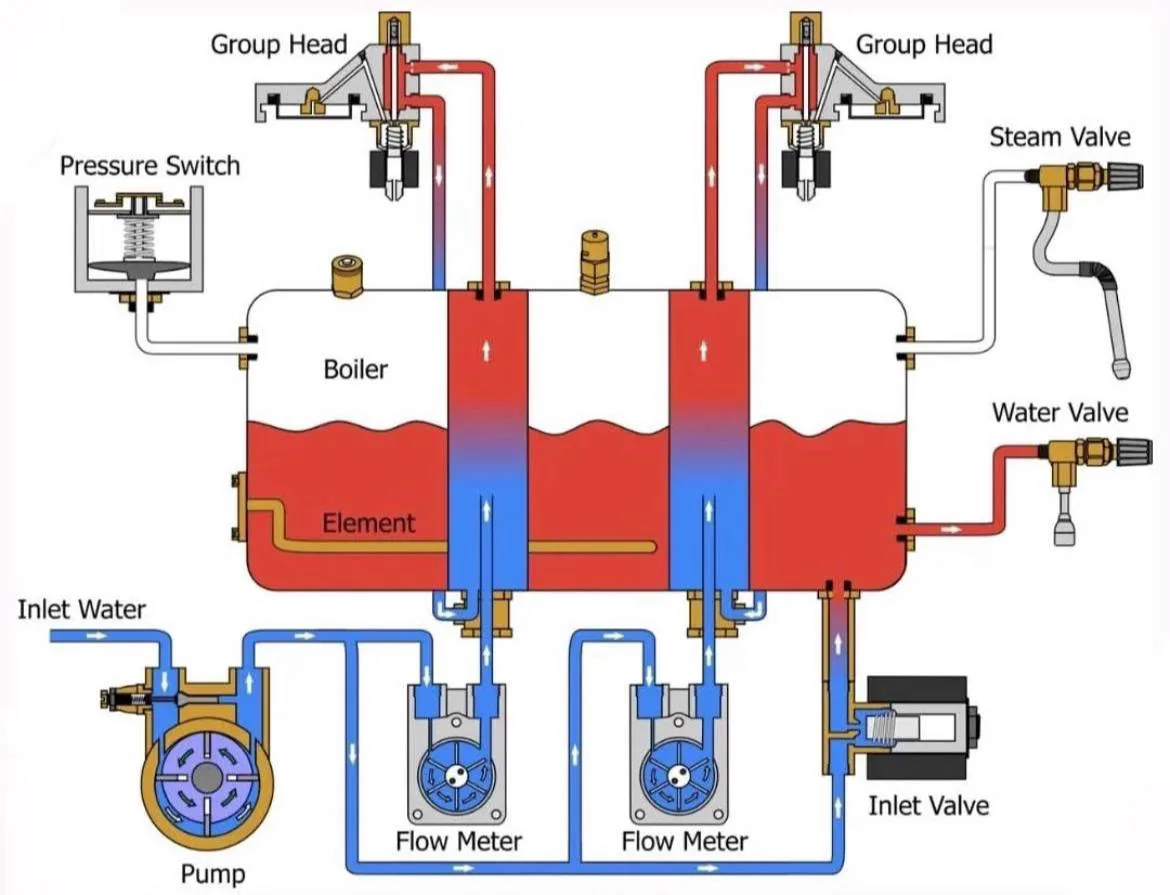

نمودار هیدرولیکی دستگاه اسپرسوساز

این عکس داره به شما عزیزان نشان میدهد که سیستم دستگاه اسپرسو سازها چگونه کار میکند و مدار سیال اب دستگاه اسپرسوساز ، نام قطعات و مسیر حرکت اب را نشان میدهد برای یادگیری و درک بیشتر شما عزیزان .

نمودارهیدرولیکی دستگاه اسپرسو ساز به همراه نام قطعات :
۱:شیر ورودی اب
۲: پمپ
۳: شیر نگهدارنده
۴:شیر انبساط
۵: شیر برقی ورودی اب
۶: جریان سنج(فلومتر)
۷: مبدل حرارتی
۸: شیر برقی هدگروپ
۹: شیر اطمینان
۱۰: شیر نازل بخار
۱۱: فشار سنج(پرشه سویئچ)
۱۲: دیگ بخار (بویلر)
۱۳: المنت گرمایشی
۱۴: مونومتر(گیج فشار)
۱۵: سختیگیر
۱۶:هدگروپ
